高效節能型疏水閥
一、產品概述
疏水閥，疏水阻汽。
蒸汽潛熱能否得到充分有效的利用，疏水閥必不可少。對于閉式凝結水回收系統，疏水選型對整個凝結水閉式回收系統極為關鍵。
疏水器質量的優劣關鍵在于材質和加工精度，材質不好易磨損，加工精度不高易泄漏，針對以上常見問題，德奧公司科研人員經過多年鉆研，不斷摸索與改進，秉承高標準、高品質，始終為客戶著想的文化理念，研制出適用不同用汽設備類型疏水閥。
二、疏水閥類型

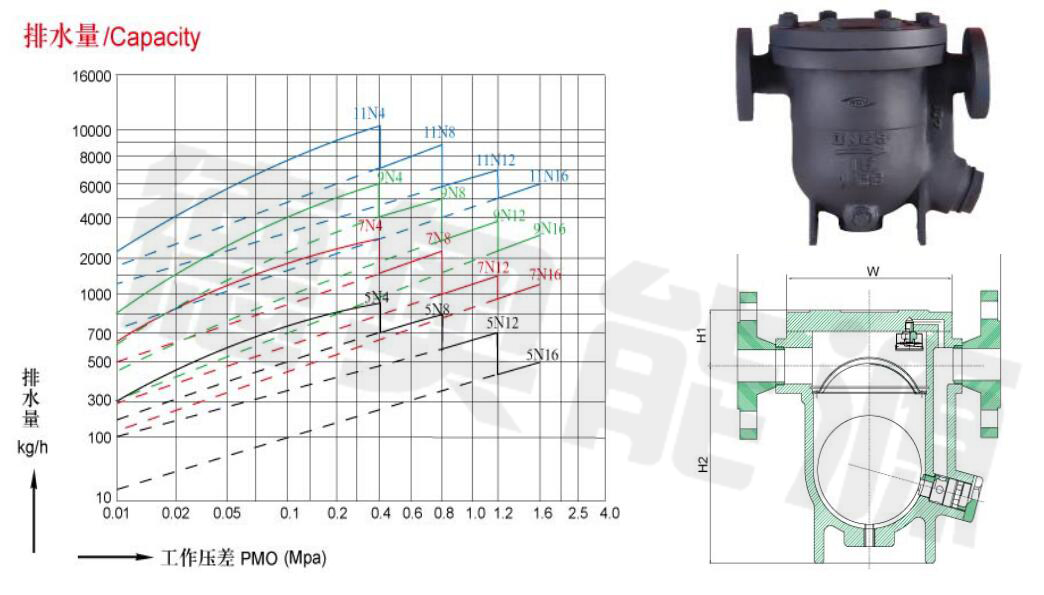

1、自由浮球式疏水器
主要轉動部件為不銹鋼浮球，連續排水，自動排氣，有螺紋、法蘭和焊接三種連接方式，水平安裝。
外型尺寸和重量 壓力單位：MPa
|
產品型號 |
口徑 |
法蘭 |
螺紋/焊接 |
H1 |
H2 |
W |
重量 |
使用壓力范圍 |
公稱壓力 |
|
JH5NF |
15-20 25 |
195 215 |
- |
95 |
135 |
110 |
9.0 9.8 |
0.1-2.5 |
2.5-4.0 |
|
JH7NF |
25-40 50 |
280 290 |
- |
135 |
190 |
192 |
24 25 |
0.1-2.5 |
2.5-4.0 |
|
JH9NF |
32-50 65-80 |
350 360 |
|
72 |
264 |
240 |
52 55 |
0.1-2.5 |
2.5-4.0 |
|
JH11NF |
50-65 80-100 |
430 430 |
|
155 |
322 |
318 |
85 90 |
0.1-2.5 |
2.5-4.0 |
|
JH13NF |
100-200 |
550 |
|
158 |
422 |
378 |
126 129 |
0.1-2.5 |
2.5-4.0 |
|
JH5N |
15-20 25 |
- |
195 215 |
95 |
135 |
110 |
8.7 |
0.1-2.5 |
2.5-4.0 |
|
JH7N |
25-40 50 |
- |
280 290 |
135 |
190 |
192 |
24 25 |
0.1-2.5 |
2.5-4.0 |

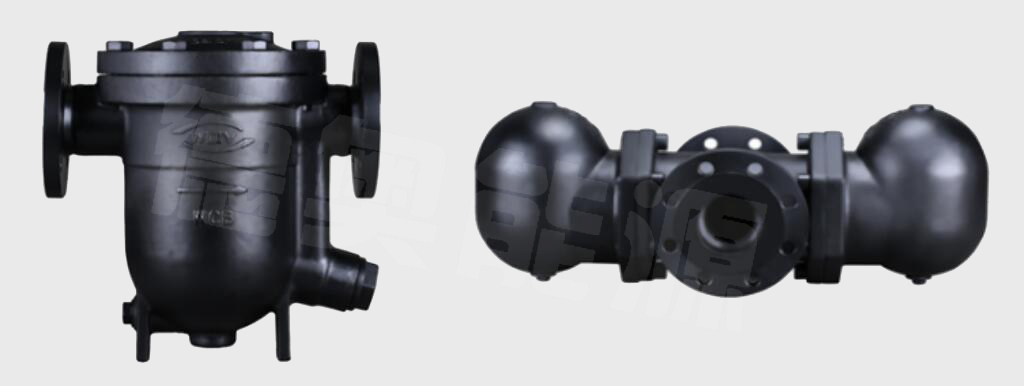

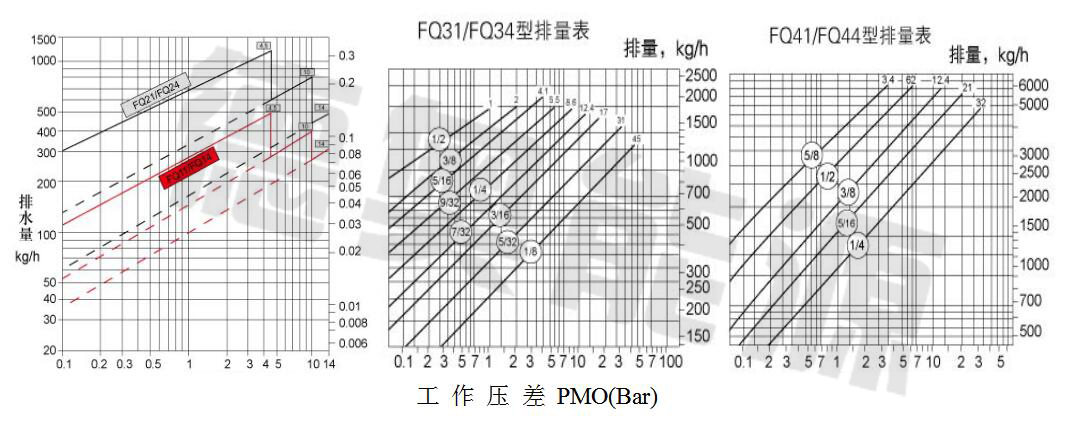

2、小杠桿浮球式疏水器
適用于小排量，連續疏水場合，自動排氣，有螺紋、法蘭和焊接三種連接方式，允許背壓度≥90%。
外型尺寸和重量 壓力單位：MPa
|
產品型號 |
口徑 |
L |
L |
H1 |
H2 |
W |
重量 |
使用壓力范圍 |
公稱壓力 |
|
FQ11 |
15-25 |
- |
125 |
55 |
55 |
110 |
4 |
0.1-2.5 |
2.5 |
|
FQ21 |
15-25 |
- |
170 |
74 |
74 |
148 |
- |
0.1-2.5 |
2.5 |
|
FQ31 |
15-25 |
- |
- |
105 |
105 |
210 |
|
0.1-2.5 |
2.5 |
|
FQ41 |
15-50 |
- |
125 |
137 |
137 |
274 |
|
0.1-2.5 |
2.5 |
|
FQ14 |
15-25 |
200 |
- |
55 |
55 |
110 |
5 |
0.1-2.5 |
2.5 |
|
FQ24 |
15-25 |
230 |
- |
74 |
74 |
148 |
|
0.1-2.5 |
2.5 |
|
FQ34 |
15-50 |
290 |
230 |
105 |
105 |
170 |
|
0.1-2.5 |
2.5 |
|
FQ44 |
15-50 |
320 |
260 |
137 |
137 |
235 |
|
0.1-3.2 |
4.0 |
|
FQ21-40 |
15-25 |
- |
200 |
85 |
85 |
235 |
|
0.1-3.2 |
4.0 |
|
FQ31-40 |
15-50 |
- |
270 |
118 |
118 |
170 |
|
0.1-3.2 |
4.0 |
|
FQ41-40 |
15-50 |
- |
280 |
137 |
137 |
210 |
|
0.1-3.2 |
4.0 |
|
FQ24-40 |
15-25 |
340 |
- |
85 |
85 |
274 |
|
0.1-3.2 |
4.0 |
|
FQ34-40 |
15-50 |
260 |
- |
118 |
118 |
274 |
|
0.1-3.2 |
4.0 |
|
FQ44-40 |
15-50 |
330 |
- |
137 |
137 |
274 |
45 |
0.1-3.2 |
4.0 |
3、大杠桿浮球式
適用于大排量，連續疏水場合，自動排氣，法蘭連接，允許背壓度≥90%。
外型尺寸和重量 壓力單位：MPa
|
產品型號 |
口徑 |
L |
L |
H |
H1 |
W |
重量 |
使用壓力范圍 |
公稱壓力 |
|
FT44 |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·3.2 |
4.0 |
|
FT44G-3C |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G-3V |
|||||||||
|
FT44G-3P |
|||||||||
|
FT44G-4C |
50-100 |
350 |
500 |
350 |
125 |
250 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G-4V |
|||||||||
|
FT44G-4P |
|||||||||
|
FT44G-5C |
50-125 |
500 |
600 |
450 |
175 |
350 |
90 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G-5V |
|||||||||
|
FT44G-5P |
|||||||||
|
FT44G2-3C |
65-100 |
285 |
700 |
245 |
140 |
126 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G2-3V |
|||||||||
|
FT44G2-3P |
|||||||||
|
FT44G2-4C |
80-150 |
400 |
850 |
350 |
125 |
250 |
120 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G2-4V |
|||||||||
|
FT44G2-4P |
|||||||||
|
FT44G2-5C |
80-150 |
400 |
850 |
350 |
125 |
250 |
120 |
0.1-2.5·4.0 |
4.0-6.4 |
|
FT44G2-5V |
|||||||||
|
FT44G2-5P |
三、蒸汽疏水閥選型須知
蒸汽疏水閥選擇的合適與否，對蒸汽系統的正常運行影響很大。如果選型不當，一方面會造成阻水漏汽，影響系統正常工作，另一方面又造成了能源的浪費。
1、蒸汽疏水閥必須區別選型，按其工作性能、條件和凝結水排放量進行選擇，不得以公稱通徑作為選擇依據；
2、疏水閥的公稱壓力及工作溫度應大于或等于蒸汽管道及用汽設備的最高工作壓力及最高工作溫度。
3、在閉式凝結水回收系統中，應選用背壓率較高的機械型疏水閥；
4、當用汽設備內不允許積存凝結水時，應選用能連續排出飽和凝結水的浮球式疏水閥。
5、當用汽設備要求排出飽和凝結水又要及時排除不凝性氣體時，應選用和排氣裝置一體的疏水閥或兼具排水排氣功能的熱靜力疏水閥。
6、當用汽設備壓力經常波動時，應選用不需要調整工作壓力的蒸汽疏水閥。
7、各種疏水閥結構及工作原理不同，性能也不盡相同。可根據不同的使用場合，選擇不同的疏水閥。
8、選型時請?zhí)峁┕ぷ鲏毫?、工作壓差、凝結水量、工作溫度、連接方式及標準；根據用汽設備正常工作時可能產生的凝結水量，乘以修正系數（一般2-3）得出排水量，然后對照排水量和壓差進行選擇。
公司不同類型的疏水閥，為客戶的蒸汽用熱系統保駕護航。
