低位多功能布置熱力除氧器 |
一、產品簡介
低位布置高效多功能熱力除氧器,是我公司將水泵汽蝕消除技術應用于熱力除氧器設計的又一創新產品,使得熱力除氧器的低位布置成為現實,是傳統的為避免水泵汽蝕,必須架高而現場又不具備架高條件的熱力除氧器的理想替代產品,隨著城市環保的要求和建設場地限制,城市燃煤鍋爐逐步被燃?xì)忮仩t所取代,除氧器的地位布置有很大的實用意義。
二、設備優點
傳統的熱力除氧器須將設備置于7米以上高度以增加水泵入口壓力,防止汽蝕的發生。DRC型低位熱力除氧器采用專利技術消除水泵汽蝕,使得設備可以布置于零高度,節省土建投資80%以上。
◆多級保障除氧水質達溫達標
低位熱力除氧器首先采用獨特霧化技術使得汽水充分混合,不受除氧水流量限制;其次除氧頭加裝特制不銹鋼規整填料,增加汽水混合面積和接觸時間換熱,換熱更加充分;第三除氧水箱設置自動二次加熱裝置,通過對除氧水箱的溫度實施監測,當水溫低于104℃時,水箱中的二次加熱裝置自動啟動加熱。
◆完善的控制系統
自動進水、自動進汽、自動補溫,使低位熱力除氧器實現全自動無人值守,根據汽、水工況變化而即時調整,確保達到除氧效果。自動液位溢流裝置替代傳統的多級水封為,使溢流系統簡單實用。
◆與閉式凝結水回收系統配套
閉式回收的凝結水溫度往往超過100℃,該除氧器與閉式系統配合使用蒸汽用熱系統用熱效率提升更加明顯。

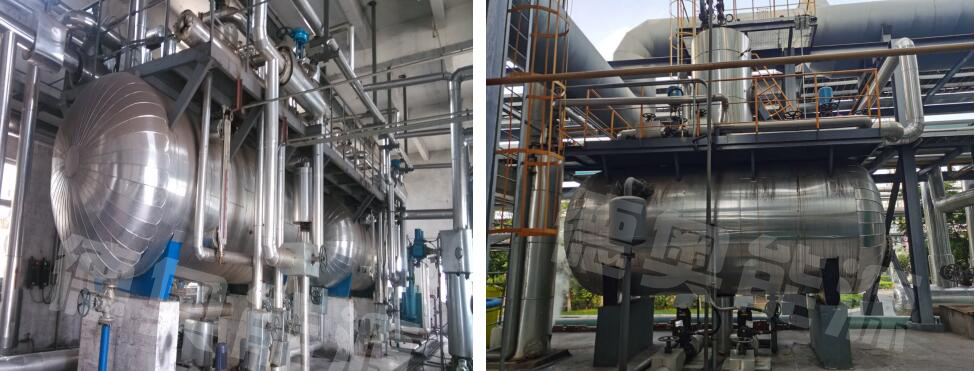

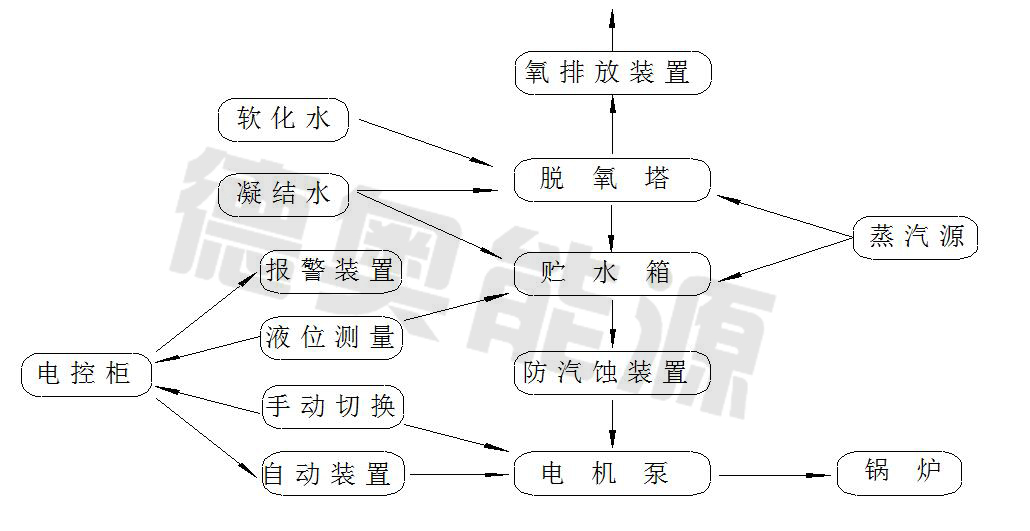

三、控制原理
三、低位布置高效多功能熱力除氧器技術參數表
設備型號 技術參數 |
DRC-6 |
DRC-10 |
DRC-20 |
DRC-35 |
DRC-50 |
DRC-75 |
DRC-100 |
額定處理能力(t/h) |
6 |
10 |
20 |
35 |
50 |
75 |
100 |
工作溫度(℃) |
~104 |
~104 |
~104 |
~104 |
~104 |
~104 |
~104 |
工作壓力(MPa) |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
~0.02 |
蒸汽進口壓力(MPa) |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
0.3~0.4 |
進水壓力(MPa) |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
運行載荷 |
5000 |
7000 |
9500 |
15000 |
23000 |
30000 |
40000 |
L設備總長 |
3500 |
3700 |
4500 |
5300 |
6200 |
7000 |
8000 |
L1基礎中心距 |
2000 |
2300 |
2800 |
3300 |
4000 |
4500 |
5300 |
?水箱直徑 |
1416 |
1616 |
1816 |
2020 |
2220 |
2420 |
2624 |
H設備總高 |
3200 |
3600 |
3820 |
4100 |
4400 |
4700 |
5100 |

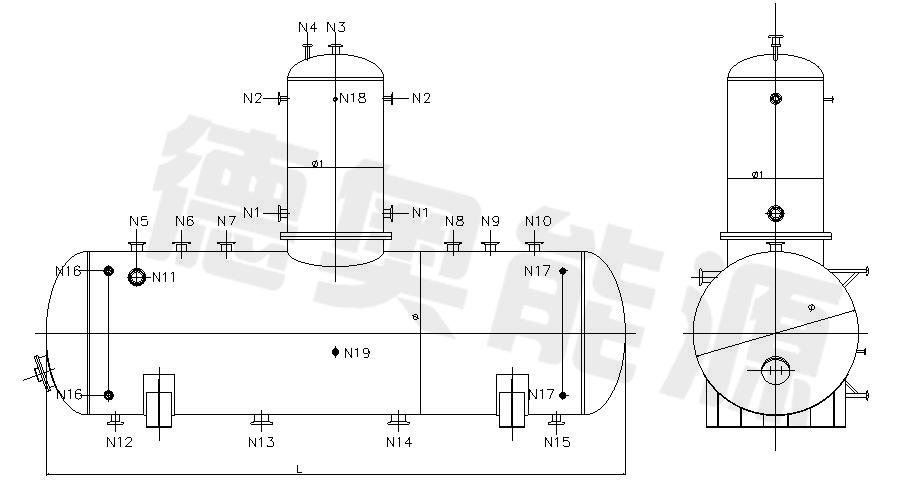

DRC主要管口公稱尺寸表(DN)
設備型號 管口符號 |
DRC-6 |
DRC-10 |
DRC-20 |
DRC-35 |
DRC-50 |
DRC-75 |
DRC-100 |
|
N1 |
蒸汽管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N2 |
進水管 |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
N3 |
排氣管 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
N4 |
安全閥接口 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
N5 |
汽平衡管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N6 |
備用管 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
N7 |
二次加熱管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N8 |
凝結水管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N9 |
備用管 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
N10 |
水循環管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N11 |
溢流口 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N12 |
排水管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N13 |
出水管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N14 |
出水管 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
N15 |
水平衡管 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
N16 |
水位計接管 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N17 |
磁翻板液位計接管 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N18 |
壓力表接口 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
N19 |
溫度計接口 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
四、設備選型須知
低位布置高效多功能熱力除氧器即可獨立使用,又可與凝結水回收裝置配套使用。使用選型須知如下:
1、DRC系列低位布置高效多功能熱力除氧器型號表達方式:
DRC—×× S
其中: DRC為低位布置高效多功能熱力除氧器產品代號
××:為數字表示裝置處理能力t/h;
S:表示設備為不銹鋼材質,碳鋼則不加任何字母。
2、用戶需提供除氧能力、軟化水或脫鹽水流量及溫度、補充凝結水量及溫度、脫鹽蒸汽壓力及溫度;
3、調節閥及儀表選配標準為國產優質品牌,如有特殊要求,請?zhí)貏e說明;
4、公司產品為非標產品,每個項目由于使用工況不同會產生區別。
公司承接各種熱力除氧器改造系統工程,提供現場勘探、方案設計、設備安裝、運行調試及交鑰匙服務,如有需求,請來電咨詢。
