一、產品簡介

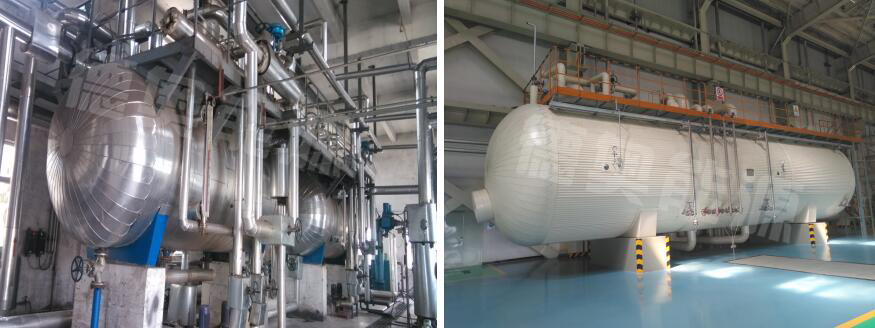

內置式無頭除氧器，是我公司科研人員2012年根據市場趨勢研發的新一種一體化形式的除氧器，在結構上對常規熱力除氧器做出改變，沒有脫氧塔，使除氧器在設計、制造、工藝操作上更為簡單，節省投資。除氧過程在除氧水箱中完成，同時將水泵汽蝕消除技術應用于熱力除氧器設計的又一創新產品，該產品已逐漸應用于煤化工、電廠熱網首站、大型化工企業，隨著技術的逐漸成熟，前已廣泛推廣應用眾多工業企業蒸汽用熱客戶，效果明顯。

二、設備構造及工作原理優點

◆ 設備構造

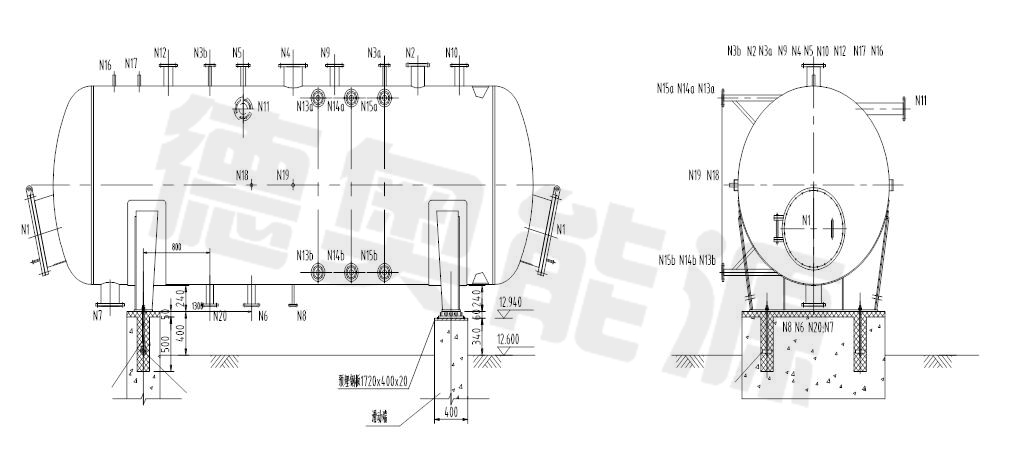

內置式無頭除氧器由除氧水箱本體、恒速噴嘴、二次加熱蒸汽排管系統、調節閥組、壓力及溫度傳感器、控制系統及耐高溫水泵等組成。

◆工作原理

除氧水從恒速噴嘴或汽水混合裝置噴入除氧器汽空間，進行初步除氧后經過水空間流向出水口，加熱蒸汽排管沿除氧器筒體軸向布置，加熱蒸汽通過蒸汽排管從初級除氧后的水中送入除氧器，與水混合進行二次加熱，同時設置擾動裝置對水進行擾動，將水中的溶解氧及其他不凝氣體從水中帶出液面，達到對除氧水深度除氧的目的。

水在低位熱力除氧器中流程越長，深度除氧效果越徹底。蒸汽從水下送入，未凝結的加熱蒸汽攜帶不凝結氣體逸出水面隨著壓差流向噴嘴的排汽區域，當離析出的氣體濃度積聚到一定程度后，伴隨著少量蒸汽排出。

為了使除氧水的溶氧量降到盡可能低的程度,以達到良好的除氧效果,熱力除氧需要滿足下列基本條件。

首先,必須將水加熱到相應壓力下的飽和溫度。 因?yàn)楫?dāng)加熱溫度達不到飽和溫度時,即使存在很小的溫差,也會引起除氧效果惡化,使水中的殘余溶氧增高,溫差越大,水中殘余溶氧越高。

其次,要使氣體的解析過程充分。 除氧器的除氧效果取決于傳熱和傳質兩個過程:傳熱過程就是把水加熱到相應壓力下的飽和溫度,傳質過程即為使溶解氣體自水中解析出來。 在除氧過程中,大約有90%的溶解氣體以小氣泡形式放出,其余的10%是靠擴散作用析出,即自水滴的內部擴散到表面后被蒸汽帶走。 需要除氧的水只有被分散成細小的水滴時,才能獲得較大的比表面積,加速傳熱和傳質過程的進行。

第三,還要保證水和蒸汽有足夠的接觸時間。 熱力除氧時,溶氧解析的速度可用下式表示:

dC/dτ=KgF(C1 -C2)

式中, dC/dτ為水中溶氧的降低速度, g/h;Kg為溶解氧的傳質常數, m/h;F為汽、水接觸表面積, m2;C1為在某一瞬間時水中溶氧濃度, g/m3;C2為達到平衡時水中溶氧濃度, g/m3。在除氧頭內, C2很小,可以忽略不計, Kg和F在一定條件下也都是常數。 因此,式(1)可簡化為:

dC/dτ=K′C1

從下式可知,水中溶氧濃度的降低速度與其濃度成正比。因此,如要使C1降到零,理論上除氧時間需為無限長。 即在一定條件下,對除氧效果要求越高,則所需除氧的時間也越長。

最后,必須保證解析出來的溶解氣體能順利地排出。 根據溶解氣體的解析過程,為了最大程度地降低除氧水的溶氧量,就必須盡量減小除氧頭內加熱蒸汽中氧的分壓。 因此在除氧頭內要保證有良好的蒸汽流通條件,才能使解析出來的溶解氣體隨著蒸汽順利排出除氧器。 這不僅需要在除氧頭內保持有一定的熱負荷強度,還必須保證足夠的余汽量。 在一般情況下,余汽量約為進水量的1-3‰。

三、內置式無頭除氧器特點

● 正常設備整機價格低于常規有頭除氧器；

● 節省土建費用，設備整體高度降低3-4米；

● 排汽損失低，較常規除氧器每臺機組每年可節省運行2-3‰；

●負荷變化范圍在10-110%之間時，均可以保證出水含氧量低于5μg/L；

● 單容器結構，系統經設計優化后，避免應力裂紋，抗震性能優越；

● 重量輕，振動小。無轉動部件，免維護，性能可靠；

● 直徑及接口設計靈活，便于運輸及安裝。

四、設備選型須知

內置式無頭除氧器既可高位布置，又可低位布置用。

使用選型須知如下：

1、DRNC系列內置式（無頭）高/低位熱力除氧器型號表達方式：

DRNC—×× /Ⅲ、Ⅳ /S

其中： DRNC系列內置式（無頭）高/低位熱力除氧器產品代號

××：為數字表示裝置處理能力t/h；

Ⅲ、 Ⅳ：Ⅲ表示為噴射混合式內置除氧器， Ⅳ表示恒速噴嘴式內置除氧器；

S：表示設備為不銹鋼材質，碳鋼則不加任何字母。

2、用戶需提供除氧能力、軟化水或脫鹽水流量及溫度、補充凝結水量及溫度、脫鹽蒸汽壓力及溫度；

3、調節閥及儀表選配標準為國產優質品牌，如有特殊要求，請?zhí)貏e說明；

4、公司產品為非標產品，每個項目由于使用工況不同會產生區別。

友情提示：

針對內置式熱力除氧器市場亂象，夸大其詞。內置式熱力除氧器對汽空間不凝結氣體分壓要求較高，以便有效控制不凝結氣體在液面的擴散，所以實際運用只適用于特定的場合，不可理解為整個熱力除氧器通用。客戶在選擇設備請根據自己現場實際工況尤其是處理量≤50t/h時選擇熱力除氧，尤其是除氧后進中低壓鍋爐時，請合理謹慎選擇，以免對客戶造成不必要的損失。

公司承接各種熱力除氧器改造系統工程，提供現場勘探、方案設計、設備安裝、運行調試及交鑰匙服務，如有需求，請來電咨詢。
